PCI-8255卡安裝
您可以上益眾科技公司的網站，找到PCI-8255介面卡的安裝資料，請依益眾科技公司說明書安裝您的PCI-8255介面卡。
一、 功能與特色
1. 最普遍的PCI界面，使用益眾科技公司的雙8255界面實驗卡（A20-0002）的舊客戶不須更改程式即可升級為PCI界面。
2. 含有兩顆8255，可處理48Bit的I/O。
3. 可自行結合其他電路作為 PCI AD/DA卡（說明書內附簡單的應用說明）、馬達控制卡……等。
4. 內含8顆LED可供測試時使用。
5. 可應用於Visual C++、Borland C++ Builder、Visual Basic、Turbo C、組合語言等開發環境。
6. 附Borland C++ Builder 範例程式。
二、 配件
1. PCI 8255卡 × 1
2. 系統磁片 × 1
3. 使用說明書 × 1
4. 25 Pin D型連接線 × 2

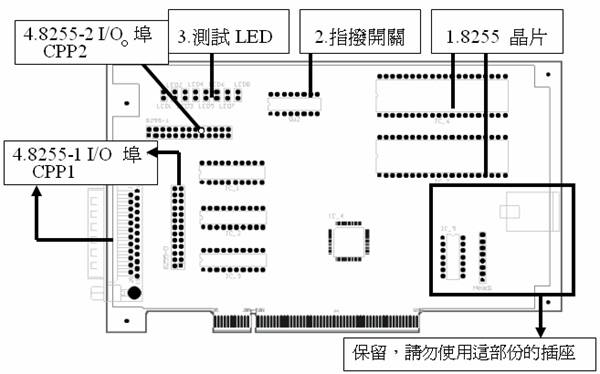

三、 元件配置說明
1. 8255晶片：共有兩顆用來控制I/O的控制器，其I/O位址透過【2.指撥開關】設定，並且分別由【3.8255-2 I/O埠】、【4.8255-1 I/O埠】雙向傳遞資料。
2. 指撥開關：共有8Bit，可用來設定【1.8255晶片】的位址以及關閉PCI 8255的功能，於下節有更詳細的說明。
3. 測試LED：連接至 8255-1 的Port A，可方便測試。
4. 8255-2 I/O 埠CPP2：第二顆8255的雙向I/O埠CPP2，接腳如下圖所示。
|
2B0 |
2B1 |
2B2 |
2B3 |
2B4 |
2B5 |
2B6 |
2B7 |
2C4 |
2C5 |
2C6 |
2C7 |
VCC |
|
2A0 |
2A1 |
2A2 |
2A3 |
2A4 |
2A5 |
2A6 |
2A7 |
2C0 |
2C1 |
2C2 |
2C3 |
GND |

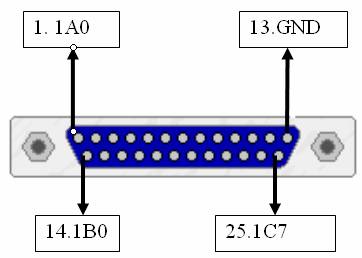

5. 8255-1 I/O 埠CPP1：第一顆8255的雙向I/O埠CPP1，除了連接至界面卡上的接腳，另外還提供了一組 25 Pin D-SUB 的接頭，其接腳圖如下所示。
|
1A0 |
1B0 |
|
1A1 |
1B1 |
|
1A2 |
1B2 |
|
1A3 |
1B3 |
|
1A4 |
1B4 |
|
1A5 |
1B5 |
|
1A6 |
1B6 |
|
1A7 |
1B7 |
|
1C0 |
1C4 |
|
1C1 |
1C5 |
|
1C2 |
1C6 |
|
1C3 |
1C7 |
|
GND |
VCC |
四、 位址設定
本PCI 8255卡不支援隨插即用（PNP：Plug AND Play）功能，因此PCI 8255卡的位址都必須經由卡上的指撥開關設定，PCI 8255卡共有兩顆8255，並且都可以經由指撥開關1~3、4~6 Bit指定起始位址（詳見下頁的表格），指定位址時強烈建議讓這兩顆8255使用不同的位址，避免干擾。
在出廠時，預設的位址是：
第一顆在200H的位址，並佔用了200H、201H、202H、203H。
第二顆在240H的位址，並佔用了240H、241H、242H、243H。
位址所代表的意義依序為 PortA、PortB、PortC及控制暫存器，控制暫存器是用來設定PortA、PortB、PortC為輸出埠、輸入埠或雙向傳輸埠。
假使我們將指撥開關設定為 380H ，依照上面的規則就可以知道PortA是在380H的位址、PortB 是在 381H 的位址、PortC 是在382H 的位址，而控制暫存器是位在383H的位址，接著只要利用任何程式語言去寫入或讀取這些 I/O Port就可進行控制。
|
指撥 開關 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
CPP2 |
CPP1 |
|
功能 |
IDEN |
X |
CPP2 |
CPP1 |
||||||
|
PSEL2 |
PSEL1 |
PSEL0 |
PSEL2 |
PSEL1 |
PSEL0 |
位址 |
位址 |
|||
|
設定值 |
0 |
X |
0 |
0 |
0 |
0 |
0 |
0 |
＊200 |
200 |
|
0 |
X |
0 |
0 |
1 |
0 |
0 |
1 |
240 |
＊240 |
|
|
0 |
X |
0 |
1 |
0 |
0 |
1 |
0 |
280 |
280 |
|
|
0 |
X |
0 |
1 |
1 |
0 |
1 |
1 |
2C0 |
2C0 |
|
|
0 |
X |
1 |
0 |
0 |
1 |
0 |
0 |
300 |
300 |
|
|
0 |
X |
1 |
0 |
1 |
1 |
0 |
1 |
340 |
340 |
|
|
0 |
X |
1 |
1 |
0 |
1 |
1 |
0 |
380 |
380 |
|
|
0 |
X |
1 |
1 |
1 |
1 |
1 |
1 |
不使用 |
不使用 |
|
|
1 |
X |
X |
X |
X |
X |
X |
X |
不使用 |
不使用 |
|
五、
初步測試
益眾科技公司提供PCI 8255卡兩種測試方法，一種是利用 DEBUG 軟體（Windows 內建的除錯程式），另一種是利用益眾科技公司所提供的測試程式。使用上述兩種測試方法不必做任何接線的動作，只須觀察界面卡上的燈號即可，在進行測試前請先確定界面卡所設定的 I/O 埠位址，本測試範例使用的PCI 8255卡的指撥開關設定如下，可此可知CPP1是使用位址240H，您的設定值也許會不同，但除了與其他界面卡相衝外，位址的不同並不會影響PCI 8255卡的功能：
|
0 |
X |
0 |
1 |
0 |
0 |
0 |
1 |
|
下 |
下 |
下 |
上 |
下 |
下 |
下 |
上 |
為了讓使用者更了解所有測試程式的差異，益眾科技公司所有的測試程式統一將測試燈號輸出為下面的狀態：
1. DEBU測試方法

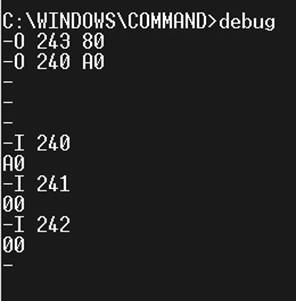

A. 執行 C:\WINDOWS\COMMAND\DEBUG，執行後游標左方會出現一個DEBUG的提示符號 【—】，代表已進入DEBUG的環境。參考畫面如下：
B. DEBUG的指令中，大寫的 “O” 是輸出資料到I/O 埠，其指令格式如下：
假使您卡上的 CPP1 是設定在 240H，控制時會使用到的位址有：240H、241H、242H、243H，分別代表 PortA、PortB、PortC及控制位元的位址。
請您輸入： O 243 80 ，將控制位元設定為雙向I/O
再輸入： O 240 A0 ，將PortA（測試燈號）設定為
其操作畫面如右：
C. 如果燈號輸出為：亮暗亮暗 暗暗暗暗，就代表界面卡輸出功能正常。
D. 如果您想要測試輸入，DEBUG 也提供大寫的 “I” 用來讀取 I/O埠的資料，其指令格式如下：
這是益眾科技公司操作後的結果：
如果測試的結果異常，請檢查 I/O 位址是否設定錯誤，以及是否有其他界面卡使用了相同的 I/O 位址，檢查的方法在第七節有詳細的說明，資源衝突有時會造成由PCI 8255卡輸出資料時正常，但由PCI 8255卡輸入資料卻會發生錯誤的情形產生。請確定將所有的埠都測試過一次。

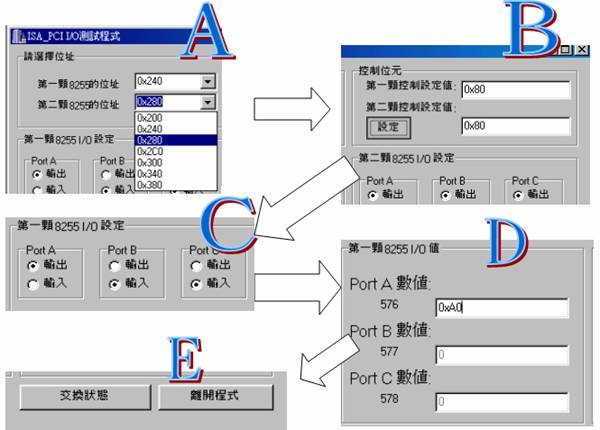

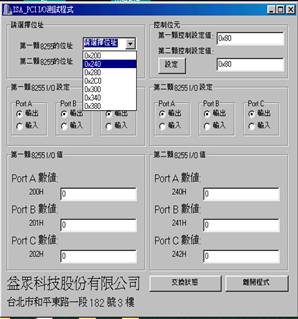

2. PCI / ISA測試程式：放入光碟片後會自動出現下面的視窗（或點選test.exe），請依照以下順序操作即可。
A. 請在下拉選單中選擇PCI 8255所設定的位址，益眾科技公司的測試環境是將PCI 8255卡設定使用 0x240 及 0x280。
B. 在左邊的控制位元設定模式，本程式預設值是 0x80，如果您不想更改，請直接點選 “設定” 鈕。
C. 在 I/O 設定 點選您想設定的狀態，如PortA輸出、PortB輸入、PortC輸入。
D. 在 “Port 數值” 的編輯框填入您想輸出的數值（十進位或十六進位，十六進位請以 0x 做為前置字串，如範例的0x80），範例裡我們在 “PortA 數值”填入 0xA0。
E. 點選 “交換狀態” 即可。
六、 編寫程式
1. Turbo C 範例
|
#include “stdio.h” #include “dos.h” main() { // 使用 outportb , outport 輸出資料到 IO Port // 使用 inportb , inport 輸入資料到變數裡
int Address1 = 0x240; //第一顆8255 在 IO 240H int Address2 = 0x280; //第二顆8255 在 IO 280H int ReadPort; //讀出資料的暫存器
outportb(Address1 + 3 , 0x80); //初始第一顆 8255 (IO 243H) outportb(Address2 + 3 , 0x80); //初始第二顆 8255 (IO 283H)
outporb(Address1 , 0xAA); //輸出 PortA 為 0xAA
ReadPort = inportb(Address1+1 ) //輸入 PortB 到 ReadPort
outportb(Address2 , inportb(Address1 +1)); //將 PortB 的資料丟到第二 //顆 8255 的 PortA
} |
2. Basic 範例
|
‘Basic 使用 OUT 輸出資料到 I/O 埠 ‘Basic 使用 INP 從 I/O 輸入資料到變數裡
Dim address1 = &H240 ‘第一顆8255 在 IO 240H Dim address2 = &H280 ‘第二顆8255 在 IO 280H Dim readport ‘讀出資料的暫存器
OUT address1 + 3 , &H80 ‘初始第一顆 8255 (IO 243H) OUT address2 + 3, &H80 ‘初始第二顆 8255 (IO 283H)
OUT address1,&HAA ‘輸出 PortA 為 0xAA
Readport = INP (address1+1) ‘輸入 PortB 到 ReadPort
OUT address2,INP(address1+1) ‘將 PortB 的資料丟到第二 ‘顆8255 的 PortA
|
3. Borland C++ Builder 範例
A. 用Winzip 解壓縮 Port.zip，裡面有 Port.obj 及 Port.hpp兩個檔案。
B. 將 Port.Obj及Port.hpp 複製到您的專案的資料夾。
C. 在您的專案裡加入 #include “Port.hpp”，程式會自動新增下列三個函數。
Word inportb(Word Addr)
void outportb(Word Addr , int Value)
void Register(void)
D. 參考 Turbo C 的範例將這些函數加入到您的物件（如按鈕）裡即可。
E. 如果您還有問題請參考光碟片所附的範例程式。
七、 測試與維修
1. 資源相衝（I/O 位址）檢測方法
進行這種檢測方法前，請先拔除PCI 8255卡，檢測的方法是利用【我的電腦à控制台à系統à裝置管理員à電腦（電腦內容）àI/O】，檢測步驟如下：
